Зуборезка

Напугал меня только, что зуборезчик. Влетает с квадратными глазами, дай паспорт на зубофрезерный станок. Сломался он, в смысле станок, зуборезчик давно сломан и ремонту не подлежит, фреза крутится а стол нет. А поскольку любая разборка этого агрегата, процесс очень трудоемкий, да и холодно в том цеху, а шестерен навезли, но то что бы много, но и не мало. И как всегда всем надо на вчера, то настроение у меня упало ниже плинтуса. По итогу оказалось, что этот муфлон непонятно зачем выдвинул до упора вперед фрезерную стойку и шестерни просто вышли из зацепления.

Чертежи

В этом посте я постараюсь рассказать, как составить чертеж, что бы по нему можно было получить, нормальную деталь и вес цех над вами не ржал.Collapse )

Ремонт старой задней бабки.

Прикупил я себе наконец-то 1м63 ДИП 300 в простонародье. Как обычно у ремонтников руки растут из того места на котором сидят. И до ремонта задней бабки руки не дошли. Как говорится хочешь сделать что-то хорошо сделай это сам.

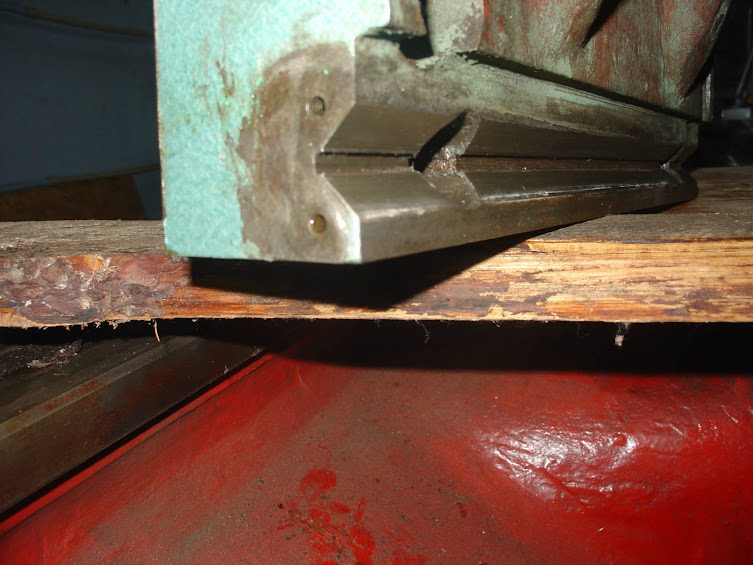

Разбираем заднюю бабку и смотрим на подошву.


Да микроны на этой станине не живут. Износ 0.8мм

Звоним продавцу сообщаем ему что он криворукий мудак, и желаем ему всяческих анальных кар, нехороший человек, вот его телефон на всякий случай, страна должна знать своих героев Литвин Роман Владимирович 0632843425, и баба какая-то с ним работает Ирина Петровна 0675665803.

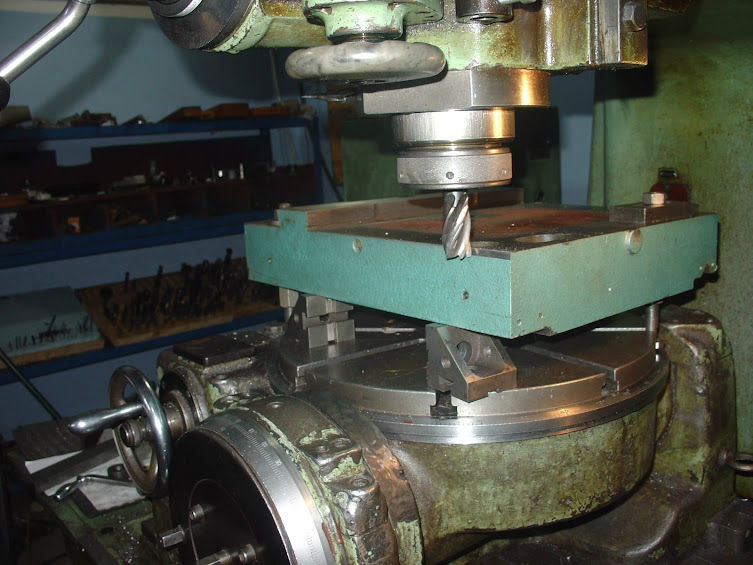

Но не смотря на то, что он мудак и слова про гарантию оказались только словами, работать на надо, а значит будем ставить наделки из стеклотекстолита. Тянем подошву на координатку и делаем маяки для последующей обработки.


Текстолит я достал 3мм, а износ 0.8 поэтому необходимом "снять" лишний чугуний.

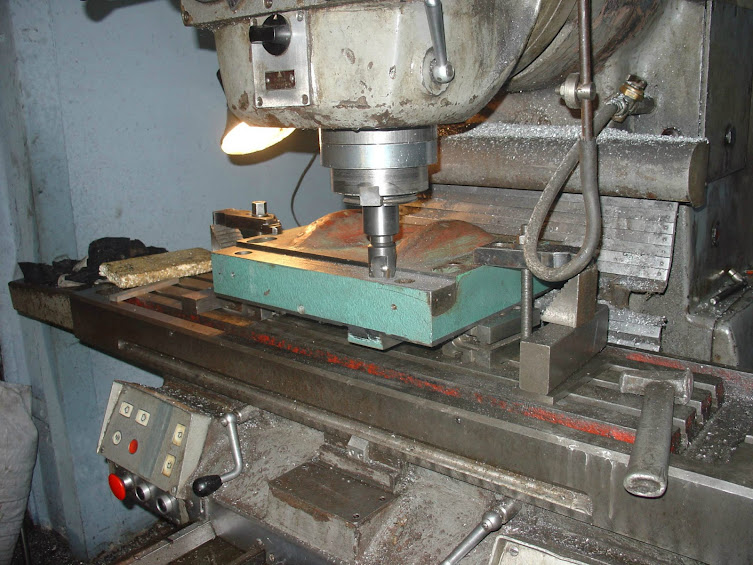

Устанавливаем деталь на фрезер и снимаем лишнее.


Оставляем припуск 0,2 мм на чистовую обработку ее будем проводить на крс


Сверлим отверстия пот бронзовые винты и ставим на них наделку, после чего проводим финишную обработку плоскости и сверлим отверстия под ролики, вот такая красота у нас получилась.



Аналогичным образом обрабатываем поверхность под призматическую направляющую


Потом собираем все это дело и меряем по результатам измерени получилось, задняя бабка выше передней на 0,2 мм, что в пределах нормы, тем более она со временем сядет на 0,1мм. В вертикальной плоскости бабка паралельна направляющим, соточный индикатор отклонений не показывает. В горизонтальной плоскости ось пиноли не параллельна направляющим на 0,05мм на длину хода пиноли, не более припуска на шабровку. Я подозреваю что это из-за заводской технологии производства пиноль задней бабки часто растачивают по месту, прямо на станине станка, и с перпендикулярностью с напрявляющей подошвы особо ни кто не заморачивается, план хули вы хотели, деталь в допуске, а там хоть трава не расти. Первую партию деталей я на нем уже сделал. В будущем хочу разжиться автоколлиматором или визирной трубой вывести направляющие суппорта в ноль, и посадить суппорт на АСТТ, Износ там в принципе не большой, но хочется что-бы все было в идеале.

Котел твердотопливный, или топим по черному:-)

Затрону тему отопления, опишу конструкцию самодельного котла, с виду он конечно страшноват, но его характеристики меня вполне устраивают. Эту зиму он отпахал на ура, при минус 20 на улице температура в цеху не опускалась ниже 12градусов. И около 22-25 градусов в раздевалке и офисных помещениях. Отапливаемая площадь 400м.кв. Потолки в цехах метров 5ть высотой.
